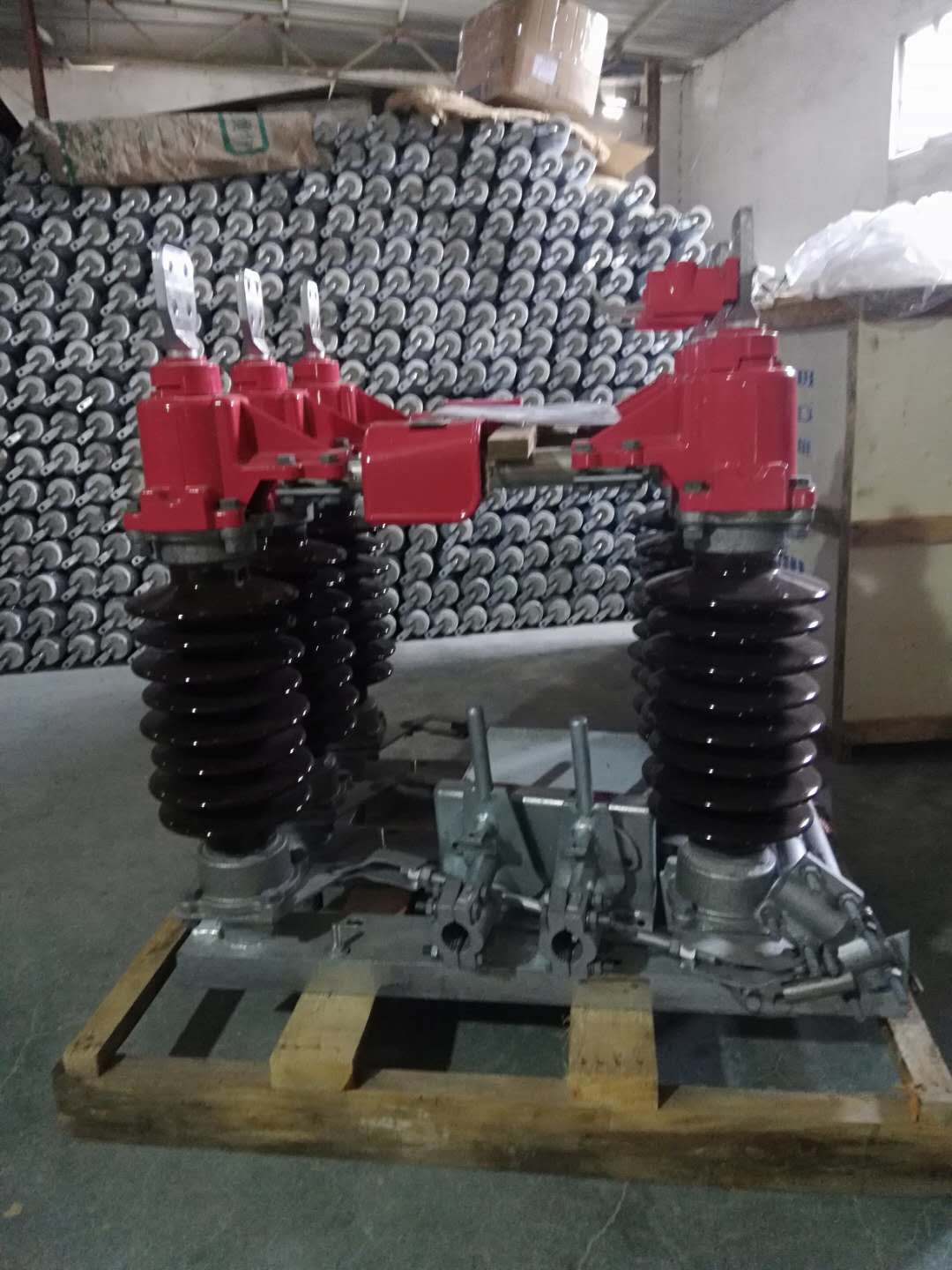

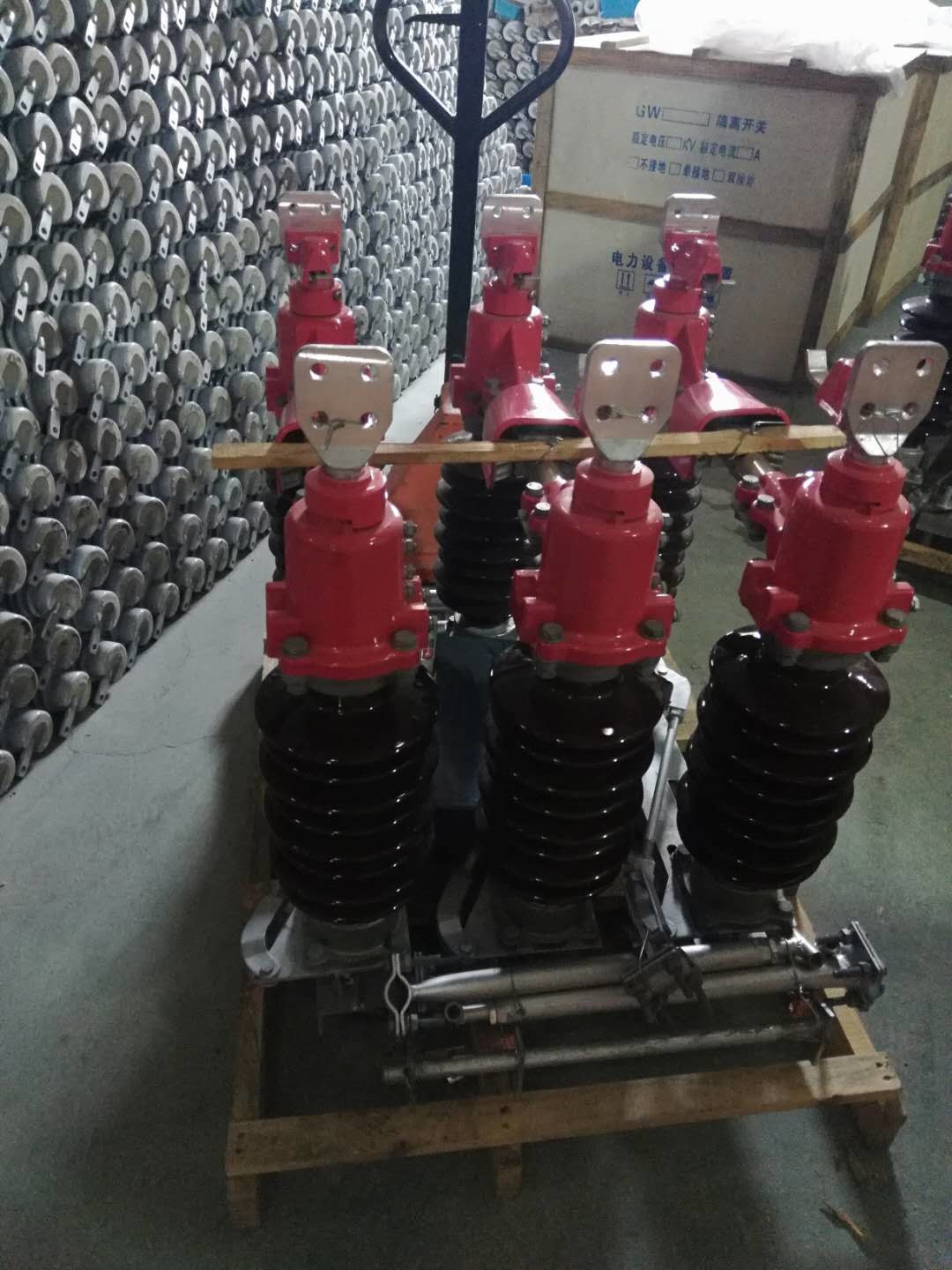

Hochspannungstrennungs-Schalter im Freien 40.5KV Hochspg 2000a in der Nebenstelle GW4


In der Elektrotechnik wird ein Trenner, ein Trennungsschalter oder ein Isolatorschalter benutzt, um zu garantieren, dass ein elektrischer Stromkreis vollständig für Service oder Wartung abgefallen ist. Solche Schalter werden häufig in der elektrischen Verteilung und in den industriellen Anwendungen gefunden, in denen Maschinerie seine Quelle der treibenden Energie haben muss entfernt für Anpassung oder Reparatur. Hochspannungsisolierungsschalter werden in den elektrischen Nebenstellen benutzt, um Isolierung des Apparates wie Leistungsschalter, Transformatoren und Fernleitungen, für Wartung zu erlauben. Der Trenner ist normalerweise nicht zur normalen Steuerung des Stromkreises, aber nur für Sicherheitsisolierung bestimmt. Trenner können manuell oder automatisch bearbeitet werden entweder.
Anders als Lastsschalter und -Leistungsschalter ermangeln Trenner einen Mechanismus für Unterdrückung von Lichtbögen, die auftritt, wenn die Leiter, die hohe Strom tragen, elektrisch unterbrochen werden. So sind sie ausladen Geräte, wenn das sehr niedrige Ausschaltvermögen, gesollt ist, geöffnet sein, erst nachdem Strom durch irgendein anderes Steuergerät unterbrochen worden ist. Sicherheitsvorschriften des Dienstprogrammes müssen jeden möglichen Versuch verhindern, den Trenner zu öffnen, während er einen Stromkreis liefert. Standards in einigen Ländern zur Sicherheit erfordern möglicherweise entweder lokale Bewegungsisolatoren oder verschließbare Überlastungen (die padlocked können).
Trenner haben Bestimmungen für eine Aussperrung-tagout, damit Fehlauslösung nicht möglich ist. In den Hochspannungs- oder komplexen Systemen diese Verschlüsse sind möglicherweise ein Teil eines Einschließenschlüsselverriegelungssystems, zum der richtigen Reihenfolge der Operation sicherzustellen. In einigen Entwürfen hat der Isolatorschalter die zusätzliche Fähigkeit, den lokalisierten Stromkreis mit Erde zu bedecken, der dadurch zusätzliche Sicherheit bereitstellt. Solch eine Anordnung würde auf Stromkreise zutreffen, die Energieverteilersysteme untereinander verbinden, in denen beide Enden des Stromkreises lokalisiert werden müssen.
Ein Lasttrennschalter kombiniert die Eigenschaften des Trenners und des Lastsschalters, also liefert er die Sicherheitsisolierungsfunktion beim In der Lage sein, Nennströme zu machen und zu brechen.
