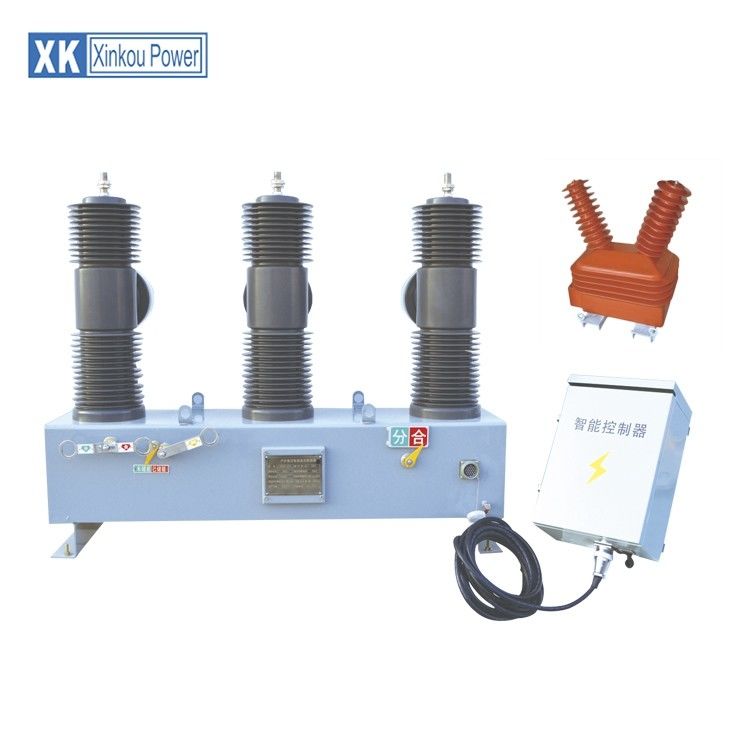

Leistungsschalter des Vakuum40.5kv/Vcb-Unterbrecher Dauermagnet-Iec ZW32

Bogen-Löschung in den Vakuumunterbrechern:

Der Bogenunterbrechungsprozeß in den Vakuumunterbrechern ist- zu dem in anderen Arten Leistungsschalter ziemlich unterschiedlich. Das Vakuum als solches ist ein dielektrisches Medium und Bogen kann nicht auf idealem Vakuum fortbestehen.

Jedoch veranlaßt Trennung von gegenwärtigen tragenden Kontakten den Dampf, von den Kontakten freigegeben zu werden, die Plasma verursachen. So auf Trennung von gegenwärtigen tragenden Kontakten, wird der Kontaktraum mit Dampf von den positiven Ionen gefüllt, die vom Kontaktmaterial befreit werden; die Dampfdichte abhängig von dem Strom im Funkenüberschlag. Während des abnehmenden Modus der gegenwärtigen Welle gewinnt die Rate der Freigabe der Dampffälle und nach dem gegenwärtigen null, das Medium seine Durchschlagsfestigkeit wieder, vorausgesetzt Dampfdichte um die Kontakte im Wesentlichen verringert hat.

Während die Unterbrechung eines Stroms des Auftrages einiger hundert Ampere, indem sie die Ebene trennt, unter Hochvakuum in Verbindung tritt, hat der Bogen normalerweise einige parallele Wege und jeder Bogenweg stammt und sinkt aus einer brenzligen Stelle des Stroms. So wird der Gesamtstrom in einige parallele Bogen geteilt. Die parallelen Bogen stoßen sich ab, damit der Bogen neigt, die Kontaktfläche auszustreuen. Solch ein Bogen wird den zerstreuten Bogen genannt. Der zerstreute Bogen kann leicht unterbrochen erhalten.

An den höheren Werten von Strom des Auftrages einiger tausend Ampere, erhält der Bogen auf eine kleine Region konzentriert und wird selbsttragender Bogen. Der starke Bogen um einen kleinen Bereich verursacht schnelle Verdampfung der Kontaktfläche. Der Übergang von zerstreutem Bogen zum starken Bogen hängt nach dem Material und der Form des Kontaktes, dem Wert des Stroms und der Zustand von Elektroden ab. Die Unterbrechung des Bogens ist möglich, wenn Dampfdichte in Phase mit dem Strom schwankt und der Bogen im zerstreuten Zustand bleibt. Der Bogen wiederholt nicht restrike, wenn der Metalldampf schnell vom Quellgebiet entfernt wird.

So hängt der Bogenlöschungsprozeß in einem Vakuumleistungsschalter in hohem Grade mit von des Materials und Form die Kontakte und von der Technik zusammen, die wenn er den Metalldampf verwendet wird, kondensiert. Die Kontaktgeometrie ist so entworfen, die die Bogenwurzel auf dem Bewegen hält, damit die Temperatur bei einem Punkt auf dem Kontakt keinen sehr hohen Wert erreicht.

Das schnelle Aufbauen der Durchschlagsfestigkeit nach abschließender Bogenlöschung ist ein einzigartiger Vorteil des Vakuumleistungsschalters. Es gibt Beschränkungen auf Ölleistungsschaltern in den Schaltungsblindströmen. In den Ölleistungsschaltern, nachdem eine Unterbrechung stattfindet, baut die Durchschlagsfestigkeit so langsam auf, dass verzögerte restrikes häufig soviel wie Hälfte Zyklus später stattfinden. Der Vakuumschalter ist- von diesem Problem da frei, nachdem Hälfte Zyklus, entsprechend 2,5 Millimeter-Kontakttrennung, eine Durchschlagsfestigkeit des Auftrages von 100 KV (Effektivwert) verfügbar ist. Diese Art des Schalters hat den Vorteil der restrike-freien Leistung und wird ideal zur Kondensatorschaltung entsprochen. Seine Operation ist auch von Kontakttrennzeit praktisch unabhängig.

Gegenwärtiges Hacken in den Vakuumleistungsschaltern:

Wir haben gesehen, dass das gegenwärtige Hacken in den Luft- und Ölleistungsschaltern wegen der Instabilität in der Bogenspalte auftritt, während im Falle der Vakuumleistungsschalter es nach Dampfdruck und den Elektronenemissionseigenschaften des Kontaktmaterials abhängt. Das hackende Niveau wird auch durch das thermische Leitfähigkeit-niedrigere die Wärmeleitfähigkeit, ist niedriger das hackende Niveau beeinflußt. Es ist möglich, den aktuellen Stand zu verringern, an dem das Hacken auftritt, indem es ein Kontaktmaterial vorwählt, das heraus genügenden Metalldampf gibt, um den Strom zu einem sehr niedrigen Wert- oder Nullwert kommen zu lassen, aber dieses wird selten getan, während es die Durchschlagsfestigkeit nachteilig beeinflußt.
